??????總線橋PROFIBUS一側是PROFIBUS從站;另一側接口適合基于RS485串口的自由協議。串口自由協議依靠主站PLC/DCS編程實現。本產品為工業自動化領域的各種協議串口設備接入PROFIBUS總線提供靈活簡便的解決方案,滿足串口設備(如:電力測量及保護儀表、變頻器、伺服系統、電子秤、條碼器、分析儀表、傳感器、小型PLC等)接入西門子、ABB控制系統(如:西門子S7-300、-400PLC系統,ABB的800F系統等)的連網要求
l標準PROFIBUS-DP從站接口,符合IEC61158 TYPE3 PROFIBUS國際標(biao)準、中國國家(jia)標(biao)準GB/T 20540-2006;
l兼容(rong)主流PROFIBUS主(zhu)站設備,如Siemens 300/400 PLC?、Beckhoff-dp主站、ABB 800F、歐姆(mu)龍主站(zhan)、和(he)利時LK PLC、和利時DCS;
l波特(te)率自適應9600~12Mbps;
l有定時自動發(fa)送(song)、觸發(fa)發(fa)送(song)方式(shi)可選(xuan),簡化協議編程控制;
l提供RS232、RS485、RS422豐富(fu)的接口可選(xuan),完(wan)善的終端(duan)電阻匹配功能;
l工作(zuo)溫度:-20℃~+55℃;工作相對(dui)濕度(du):5~95%(無結露);
l寬電壓供電24VDC±20%、35mm導軌卡裝(zhuang)、提供直觀(guan)、有效的指示燈(deng)功能;
l提供(gong)產品GSD文件用于網(wang)絡集成;通過主站配置及編程,靈活實現同串口自(zi)由(you)協議通信;
l通過主站配置(zhi)可(ke)選擇串口波特率(9600~57.6Kbps)、校(xiao)驗位(wei)(N、O、E)、停止位(1/2、1、2);
l總(zong)線橋(qiao)的(de)(de)(de)狀態字(zi)(zi)可(ke)全面(mian)反映(ying)總(zong)線橋(qiao)的(de)(de)(de)通信狀態和(he)串口的(de)(de)(de)通信狀態,控制(zhi)字(zi)(zi)可(ke)以靈活(huo)控制(zhi)發送(song)、接(jie)收邏輯。
|
|
PB-B-RS485 |
PROFIBUS參數 |
標(biao)準 |
符合IEC61158 TYPE3 PROFIBUS國(guo)(guo)際標準、中國(guo)(guo)國(guo)(guo)家(jia)標準GB/T 20540-2006。 |
速率(lv) |
波(bo)特率自適應(ying),9600~12Mbps |
|
數據量(liang) |
PROFIBUS 輸入/輸出數量(liang)可自由(you)設定,最(zui)大輸入/輸出:
<1> Input Bytes + Output Bytes ≤ 232 Bytes;????????? <3> Max Output Bytes ≤224 Bytes; |
|
串口???? 參數(shu) |
物理接口 |
RS485 (半雙工) |
字符格式 |
數據位(wei):7,8; |
|
校驗位:奇,偶,無 |
||
地(di)址/數(shu)據標記; |
||
停止位:1,2(可(ke)配置) |
||
工作模式 |
主站(zhan)/從站(zhan)(軟(ruan)件設置) |
|
操作????? 特性 |
特點(dian) |
串(chuan)口端的數(shu)據流可控,提供(gong)"觸發(fa)和自(zi)動"發(fa)送模式以及"按長度接收"模式,編程(cheng)靈(ling)活 擁有"控(kong)制字(zi)和狀(zhuang)態字(zi)"設置,可實時掌控(kong)設備的狀(zhuang)態,滿足用戶特(te)定需求 |
配置(zhi)方式 |
串口端通訊(xun)參數全部通過GSD文件設(she)置,無(wu)需額外軟件進行(xing)單(dan)獨配(pei)置下載,減少操作(zuo)環節,方便備件更換(huan),減少維護(hu)成本(ben) |
|
電氣???? 參數 |
功耗 |
供電:24VDC(±20%),電流:110mA(24VDC時) |
認(ren)證(zheng) |
CE認證,PROFIBUS認證(zheng) |
|
工作環境 |
工(gong)作溫(wen)度(du):-20℃~+55℃;(有更(geng)低(di)溫(wen)度(du)要求的客戶,請采購(gou)時聲明(ming)) 運輸和存儲:-40℃~+70℃;工作相(xiang)對濕度:5~95%(無結露) |
|
安裝 |
方(fang)式(shi):35mm導軌;防(fang)護等級:IP20; |
|
尺寸重量 |
外形尺(chi)寸(cun):寬(70mm)×長(chang)(112.5mm)× 厚(39.5mm);重量:約230g |
|
產品??? ??特點 |
應用場合 |
基于RS232/485/422等串口自由協議設備接入PROFIBUS網絡,成為PROFIBUS主站(zhan)系(xi)統(tong)的(de)從站(zhan) |
使(shi)用(yong)簡單 |
特別適(shi)合系(xi)統集(ji)成工程師應(ying)用,依靠總線橋GSD文(wen)件、主站(zhan)配(pei)置軟件(如STEP7),不需(xu)PLC/DCS編程,即(ji)可實現(xian)多種串口(kou)自由協(xie)議設(she)備(bei)到PROFIBUS主站(zhan)的通訊集(ji)成 |
|
技(ji)術特點 |
存儲器共享型(xing),提高數據交換(huan)速度(du) |
?

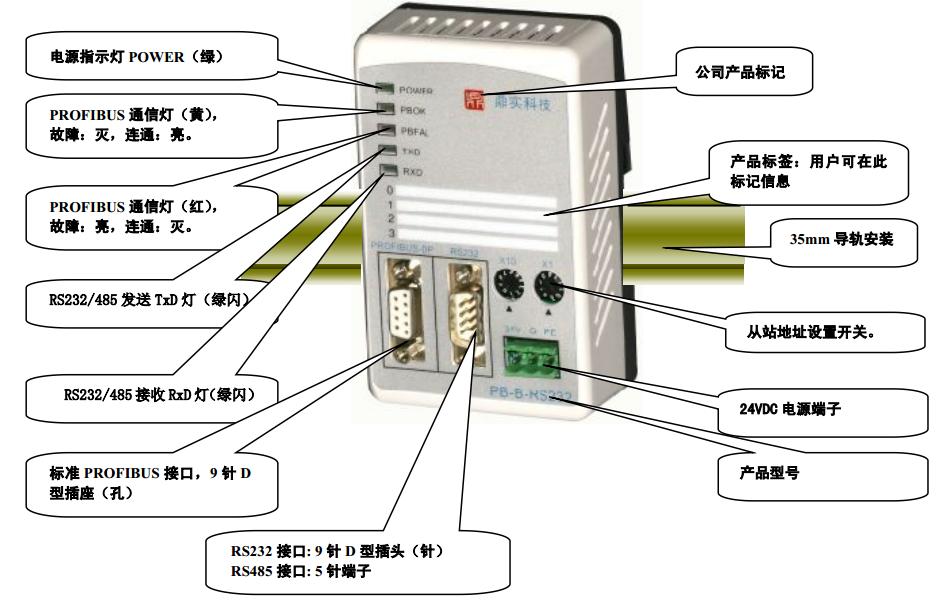

串口總線橋產品外形及器件布置
?
?
?
?

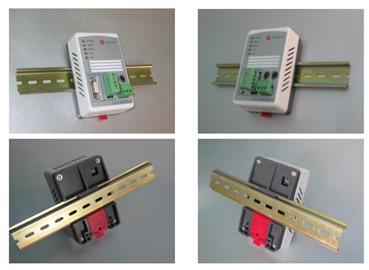

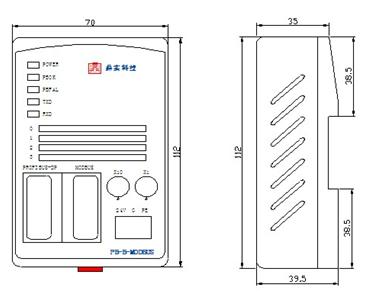

PROFIBUS總線橋外形尺寸與安裝?
?
?
行業應用
?
石油石化:蘭(lan)州石化、天津(jin)大乙烯????????
軌道交通:南京地鐵
節能減排:寬溝招待所、奧運(yun)場館?????????
鋼(gang)鐵生產:首(shou)鋼(gang)、寶鋼(gang)、鞍鋼(gang)??????????????????
汽車行業:長(chang)春(chun)一汽、華辰寶馬?????????
設備配套:德派汽車、軍工設備
?
?
?
?產品案例
?
?
?關鍵字:??? 稱重系統、PROFIBUS總線橋
項目名稱:?首鋼稱重系統的應用
使用產品:?PB-B-RS232
連接產品:?主站是用西門子400的PLC,現場接的是EDI-800A稱重控制器。
實現功能:?將該鋼鐵廠脫磷和脫碳過程中的重量數據及時地反饋給主站S7-400PLC。
效果分析:?該項目為眾多煉鋼廠接入PROFIBUS系統提供了解決方案,任何帶有RS232接口的稱重儀表、衡器等,都可以通過北京鼎實的PB-B系列總線橋將其接入PROFIBUS系統中。
?
?
關鍵字:??????發動機裝配線、條碼掃描、PROFIBUS總線橋
項目名稱:?在汽車發動機裝配線中的應用
使用產品:?PB-B-RS232/485
連接產品:?主站是西門子319-3PN/DP PLC,現場接掃描槍。
效果分析:?該在項目中所有零部件的掃碼結果均由PB-B-RS232485總線橋將串口協議轉換成?PROFIBUS協議,并由PLC通過PROFIBUS總線與PB-B-RS232485總線橋連接,讀取掃描結果,這樣做的好處在于模塊的安裝方便,不受PLC電控柜的限制,縮短了串口電纜線的距離,降低了故障率。以往掃描槍的信息與PLC的信息交換總是很繁瑣的一件事情,一般都需要將串口線連接到PLC電控柜內,然后通過西門子的RS232串口模塊讀取掃描槍中的信息,但是由于發動機零部件復雜繁多,需要掃描的部件也紛繁多樣,這樣就造成往往掃碼工位遍布整條發動機裝配線,有些工位距離主控PLC電控柜很遠,但是串口電纜線距離太遠傳輸穩定性不高,這就使工程師想到了通過協議轉換的方式完成數據傳輸,PB-B-RS232485總線橋連接簡單方便,接入24V電源,DP電纜線以及掃描槍電纜線即可。PB-B-RS232485總線橋并不需要像西門子RS232 串口模塊那樣安裝驅動程序,配置完硬件后,調用FB2讀取串口數據,FB3寫入串口數據,只需要在硬件配置完后設置接受字節數,并將控制字第6位置1即可完成連續接收,配置簡單,調試方便。
?
關鍵字:???電機裝配線、PROFIBUS總線橋
項目名稱:在佩特萊電機裝配線的應用
使用產品:PB-B-RS232
連接產品:主站用Siemens PLC 300-2DP,現場接電動起動機械裝配線上的擰緊機和掃描槍。
實現功能:正常通訊后,電動擰緊機的扭力、轉速等參數傳回PLC后,PLC對其進行實時校準,然后把?校準后的參數重新寫入電動擰緊機。操作人員可以實時對電動擰緊機的狀態進行監控。掃描槍把流水線上的設備的設備參數實時傳回PLC,然后傳到上位機換面中進行顯示,將設備參數記錄到數據庫中以備用。
效果分析:此案例,給我們提供了一種從RS232到PROFIBUS總線通訊的解決方案。凡具有RS232/485接口、用戶能夠得到接口通信協議的現場設備,都可以使用本產品實現現場設備與PROFIBUS主站的互連。PB-B-RS232是通用型通信產品,可實現PROFIBUS主站與設備之間通信報文的透明傳輸。
?
關鍵字:???紡織、紡紗機、PROFIBUS總線橋
項目名稱:紡織機械系統的應用
使用產品:PB-B-RS485
連接產品:主站是SIEMENSE S7400 PLC,現場是與各種紡紗機小PLC通訊接口連接,如三菱、臺達、東洋
實現功能:正常通訊后,電動擰緊機的扭力、轉速等參數傳回PLC后,PLC對其進行實時校準,然后把?校準后的參數重新寫入電動擰緊機。操作人員可以實時對電動擰緊機的狀態進行監控。掃描槍把流水線上的設備的設備參數實時傳回PLC,然后傳到上位機換面中進行顯示,將設備參數記錄到數據庫中以備用。
效果分析:該系統自運行以來,PLC與各紡紗機之間通訊一直很正常,未出現過任何軟、硬件故障以及其它干擾現象,有效地保證了自動控制系統的正常運行。PLC通過 PB-B-RS232/485總線橋與第三方自由協議通訊是一種很有效的方法。
